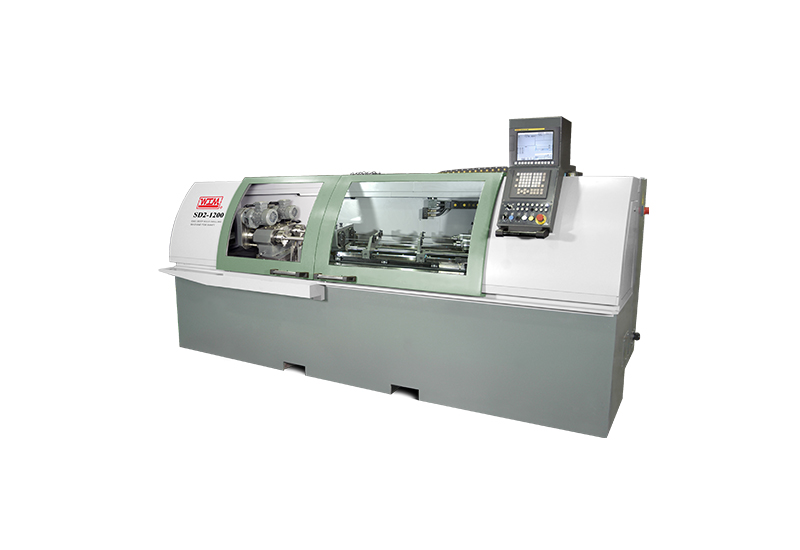

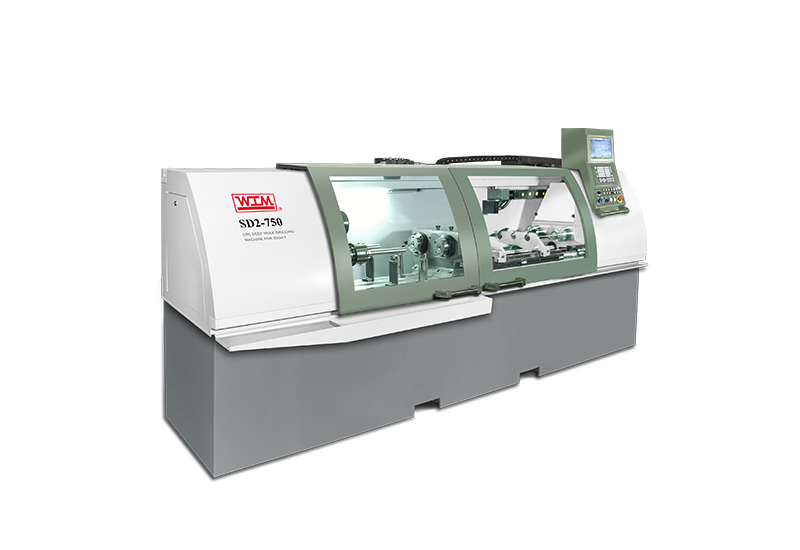

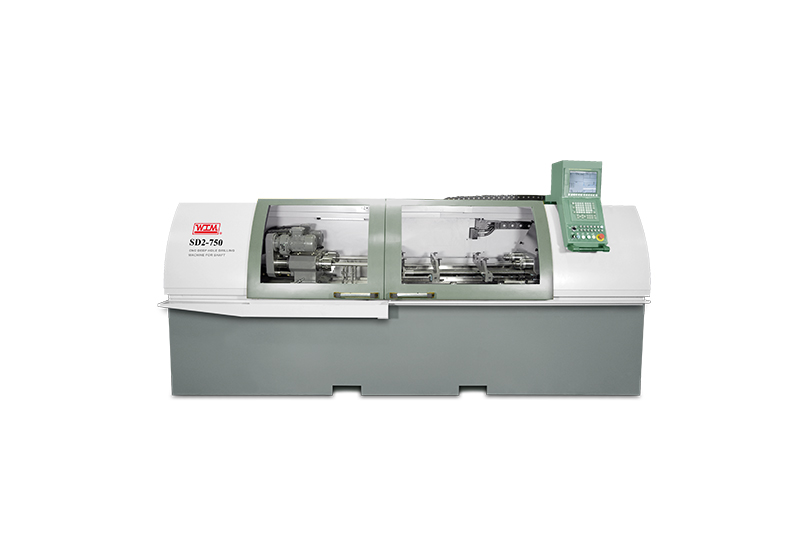

SD 數控軸類深孔鉆床
與歐洲知名深孔鉆廠商合作生產。
適用于一定范圍的軸類零件深孔加工。
適用于一定范圍的軸類零件深孔加工。
機床特性
-
加工孔徑
SD 數控軸類深孔鉆床主要適用于軸類零件的中心孔加工，加工孔徑范圍為 2 - 22 mm， 深度范圍為 750 mm 或 1200 mm 兩種。
-
加工設備

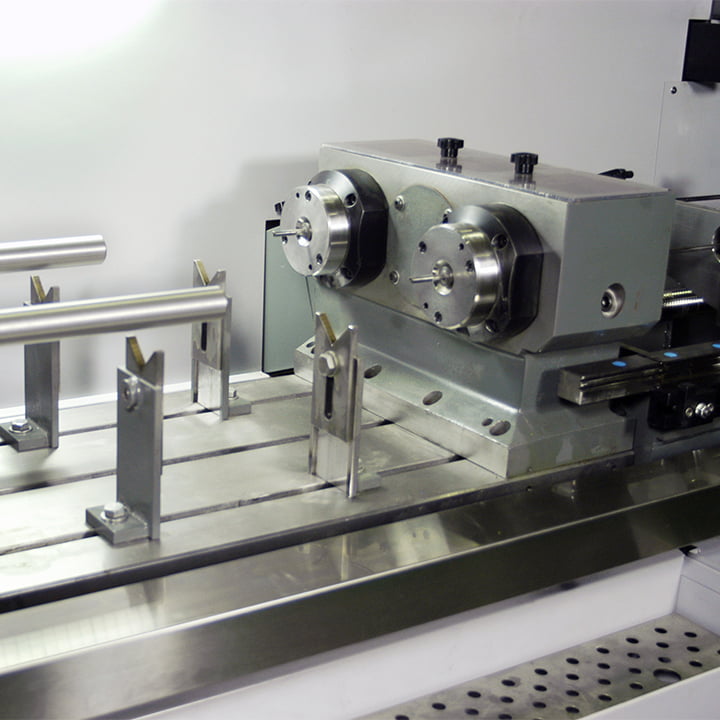

該數控深孔鉆有 2主軸、3 主軸機床選擇。所有機床型號可選擇 CE 標準，帶全封閉防護罩殼，是完善自動化的加工設備。
規格參數
如出現表格顯示不完整時，請左右劃動表格查閱
| 加工能力 | 單位 | SD2-750 | SD2-1200 |
| 加工孔徑范圍 | mm | 2~22 | 2~22 |
| mm | 2~16 | 2~16 | |
| mm | 2~12 | 2~12 | |
| 最大鉆孔深度 | mm | 750 | 1200 |
| 加工最大零件長度 | mm | 770 | 1220 |
| 最大工件直徑 | mm | 72 | 72 |
| 主軸心線到工作臺面高度 | mm | 200 | 200 |
| 加工速度 | |||
| 主軸轉速 | rpm | 100~10500 | 100~10500 |
| 主軸進給速度 | mm/min | 0~1000 | 0~1000 |
| 主軸快移速度 | mm/min | 10000 | 10000 |
| 工件旋轉轉速 | rpm | 56 | 56 |
| 動力參數 | |||
| 主軸電機 | KW | 7.5 | 7.5 |
| 主軸進給伺服電機 | N.m | 11.5 | 11.5 |
| 工件旋轉電機功率 | KW | 0.37 x 2 | 0.37 x 2 |
| 機床總功率 | KW | 30 | 30 |
| 其它 | |||
| 主軸端安裝孔 | mm | 25 | 25 |
| 冷卻液壓力范圍 | Mpa | 3~10.5 | 3~10.5 |
| 冷卻液流量范圍 | L/min | 0~64 | 0~64 |
| 工作臺尺寸 | mm | 1325×400 | 1880×400 |
| 機床占地面積（長 x 寬 x 高） | mm | 4750×2400×1800 | 5850×2400×1800 |
| 機床重量 | ton | 3.5 | 4.5 |
| 數控系統 | - | FANC 0i-MF / SYNTEN | |
