目前槍鉆已經成為深孔加工的主流刀具，因為槍鉆可獲得精密的加工效果，加工出來的孔位直線度、尺寸精度、同軸度和表面光潔度較高，可解決各種形式的深孔、交叉孔、盲孔及平底盲孔的加工問題，被廣泛應用于汽車工業、航天工業、醫療器材工業、刀具/模具行業、建筑工業、油壓、空壓工業等領域。本文主要介紹槍鉆在深孔加工中的夾持方式、找正方法和技術要領，分析刀具失效模式及對應的解決策略，希望對您有所幫助！

深孔加工中使用較為普遍的為直槽槍鉆。根據槍鉆直徑，結合其傳動部分、柄部和刀頭的內冷卻孔情況，分為整體式和焊接式兩種類型。槍鉆冷卻液從后刀面上的小孔處噴出，該小孔通常為一兩個圓形孔或一個單獨腰形孔，加工工件孔徑范圍從φ1.5mm-φ76.2mm，鉆削深度與長徑比可達100：1。雖然槍鉆每轉進給量低，但與傳統麻花鉆相比，其每分鐘進給量較大，加工效率和質量較高。

1 槍鉆常見的回轉模式和裝夾方式

槍鉆常見回轉模式主要有：由機床主軸帶動刀具旋轉、刀具與工件逆向旋轉和刀具固定而工件旋轉（見圖1），槍鉆在車床上的深孔加工技術采用槍鉆固定、工件旋轉的模式（見圖2）。

槍鉆在深孔加工中如何裝夾固定、找正

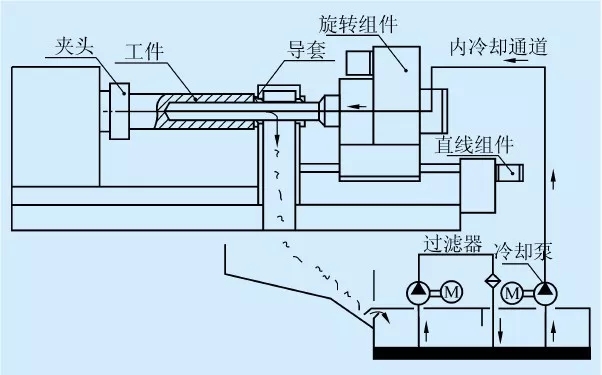

圖1 常規槍鉆系統

槍鉆在深孔加工中如何裝夾固定、找正

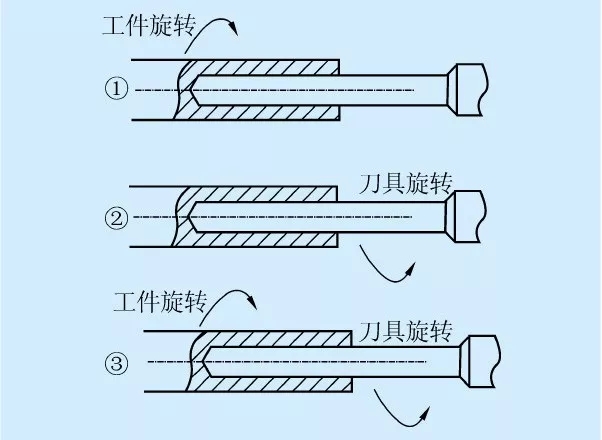

圖2 槍鉆回轉模式

槍鉆安裝在自制的帶有冷卻快換接口的簡易T型刀座組件上，該刀座組件主要由T型基座、鎖緊螺母、錐柄套筒和冷卻液快換接頭四部分組成。T型基座內孔裝1:15錐柄套筒，通過側壁螺紋徑向壓緊在槍鉆刀柄V型缺口部位，伸出耳片裝在機床方刀架刀位處。

2 槍鉆在車床中的深孔加工技術

(1)槍鉆在機床上的找正方法

根據工件外圓、內孔同軸度的不同要求，一般采用兩種找正方法：

①使用對刀儀測量刀具相關數據，試切調整刀具位置；

②在加工中心百分表找正：在簡易T型基座孔中裝入一基準軸。將百分表座吸附于車床卡盤上，調整百分表指針位于基準軸表面，用手緩慢撥動卡盤觀察指針變化情況，并通過墊片手工調整Y軸方向位移值，X方向找校準棒兩側偏差值Di，中托板手柄調整值為│(Di-D)│/2，D為校準棒直徑。對同軸度無要求的工件孔，可直接在機床主軸插入一校準棒(與T型基座孔基準尺寸一致的校準棒)，通過校準棒與T型基座孔的匹配關系找正調整。對于同軸度要求較高的工件，建議采用第二種找正方法。

槍鉆在深孔加工中如何裝夾固定、找正

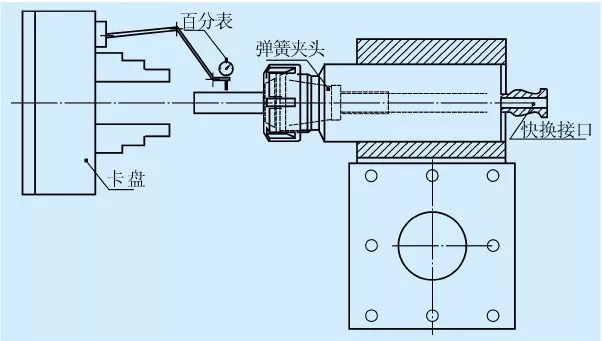

圖3 百分表Y方向找正

(2)槍鉆在深孔加工時的技術要領

為將槍鉆引進到車削加工中，考慮到槍鉆切削刃旋向特點，采用槍鉆不動、車床主軸逆時針旋轉的加工方法(與刀具旋轉方向相反，如使用加工中心時，主軸順時針旋轉)。槍鉆在車床中適宜加工孔徑為φ5mm-φ25mm、深徑比(D/d)20:1-50:1的工件，車床轉速大于800m/min，進給量0.04-0.10mm/r為宜，切削液為油基水溶性冷卻液。加工前一般采用頂角140°的鉆頭粗鉆、精鏜，制引導孔(也可制作專用導向套替代引導孔)，引導孔孔徑控制在槍鉆直徑公差H7等級，孔深2-3倍孔徑值。槍鉆在進入引導孔時，需低速運轉(刃部硬質合金槍鉆刀具細長、柔性大，高速運轉進入引導孔時易發生刀體折斷或切削刃崩裂現象)。建議鉆削過程中配合油霧脈沖發生器一同使用，它可以提供一個高壓冷卻環境，在加工過程中刀尖一直處于切削液霧化狀態，并在工件內孔表面形成一層油膜，不但能減少刀具阻力和磨損，還能有效延長槍鉆壽命，在改善工件表面質量情況下，起到油霧微潤滑、排屑和冷卻的作用。

實際加工時，槍鉆夾持在錐柄套筒中，安裝于車床方刀架上，油霧脈沖發生器導管由床尾引入，高壓冷卻液由槍鉆中空鉆桿內部到達槍鉆頭部進行微潤滑冷卻，同時高壓冷卻液將鐵屑從工件內部沿鉆桿外部的V型槽排出，整個鉆削過程無需定期設置退刀排屑操作。如加工φ16mm孔深280mm的工件(見圖4)，刀具選用硬質合金槍鉆，加工前在零件一端制深40mm的φ16+0.020mm導引孔，機床轉速850r/min，每轉進給量0.06mm，采用油霧脈沖發生器進行油霧微潤滑，成品工件內孔尺寸φ16.01mm-φ16.03mm，Ra0.8-1.6μm。

槍鉆在深孔加工中如何裝夾固定、找正

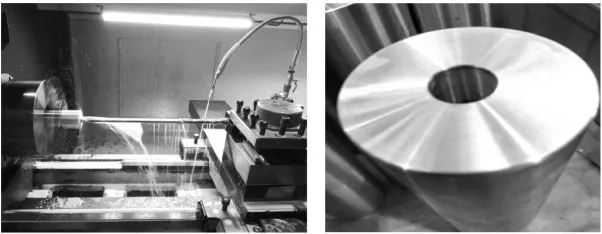

圖4 槍鉆深孔加工實況及加工后工件內孔表面

(3)槍鉆在車床上的失效模式

當槍鉆與工件回轉中心偏距過大時，鉆尖易發生沖擊，引起刀桿顫動，導致疲勞失效，嚴重情況造成刀尖碎裂；當引導孔與刀頭間隙過大時，槍鉆切削刃后角0°，側刃切削材料過多，切削力過大引起側刃破裂、刀具失效；當槍鉆切削部分冷卻不充分時，切屑大量堆積于刀具V型排屑槽中，刀具扭矩增大，易發生刀頭與刀桿分離破壞的情況。

為提高槍鉆使用壽命和消除人為失效現象，應做好以下幾點：

①提高刀具安裝的找正精度，保證槍鉆與工件具有良好的同軸度；

②控制引導孔(或?qū)蛱?/span>)同軸度、尺寸公差和表面粗糙度；

③確保槍鉆處于高壓冷卻環境，推薦在車床加工中配合使用油霧脈沖發生器；

④根據工件材料選用合適的機床轉速、進給量等切削參數。

小結

槍鉆在車床深孔加工技術中，采用槍鉆固定、工件旋轉的回轉模式。本文介紹了槍鉆在車床中的夾持方式、找正方法和技術要領，分析了刀具失效模式及對應的解決策略。在車床上，配合油霧脈沖發生器的槍鉆深孔加工技術，加工的工件具有良好的孔位直線度、同軸度、尺寸精度和表面光潔度。該技術可在加工中心、車床等非專用槍鉆設備推廣和應用，解決孔徑φ5-φ25mm的深孔加工問題。
